VAMOCON 1250
Die neue «grüne» Energieverteilung
VAMOCON 1250 ist das Schaltschranksystem für kleinere Anlagen von 630 A bis 1’250 A. Wie die grössere Version VAMOCON 5000 kann auch sie mit Schaltgeräten verschiedenster Hersteller wie ABB, Schneider Electric, Siemens, Hager, Jean Müller sowie Wöhner bestückt werden und erfüllt punkto Flexibilität und Sicherheit höchste Anforderungen.
Doch VAMOCON 1250 bietet noch mehr. Das neue System wurde passend auf die Anforderungen in seinem Leistungsgebiet entwickelt. Dadurch konnten Materialien dort reduziert werden, wo sie für den sicheren Betrieb nicht benötigt werden. Gleichzeitig wurden einige Kupferschienen grösser ausgelegt. Das spart Energie. Denn die Verlustleistung sinkt um bis zu 20%. Die Anlage erreicht damit nicht ständig die Leistungsgrenze, was die Lebensdauer erhöht. Das alles zusammen macht VAMOCON 1250 schlank, ressourcenschonend und nachhaltig.
VAMOCON Schaltschranksysteme sind schnell geplant, flexibel punkto Aufbau und verwendeter Komponenten sowie sicher.
Ressourcenschonend
Bis zu 20 kg weniger Kupfer pro Feld und weniger Kunststoff dank intelligenter Konstruktion.
Nachhaltig
Längere Lebensdauer von Schaltgeräten und Elektronik.
Energieeffizient
Pro Meter Schaltanlage bis zu CHF 3’000 und bis zu 3,5 Tonnen CO₂ sparen.
Weniger Verlustleistung
Grössere Auslegung des Sammelschienensystems reduziert die Verlustleistung um bis zu 20 %.
Maximale Freiheit
Für den Einbau von Schaltgeräten von ABB, Schneider Electric, Siemens, Hager, Jean Müller und Wöhner.
Sicherheit
Alle spannungsführenden Teile sind fingersicher im Inneren des Feldes abgedeckt. Zudem sind Auslöser und Displays der Schaltgeräte uneingeschränkt sichtbar.
Die Vorteile von VAMOCON 1250
Flexibilität, wenn es um die Wahl der Komponenten geht. ∟
VAMOCON 1250 ist bereit für den Einbau von Schaltgeräten von ABB, Schneider Electric, Siemens, Hager, Jean Müller und Wöhner mit Bauartnachweis durch Prüfung. Dadurch haben Sie maximale Freiheit bei der Komponentenwahl und sind nicht an einen spezifischen Hersteller gebunden. So können Sie immer genau die Geräte einbauen, die für die jeweilige Anwendung am sinnvollsten sind und welche der Kunde vielleicht bereits kennt oder bevorzugt.
Sicher und normenkonform ∟
Punkto Sicherheit und Normen erfüllt VAMOCON 1250 höchste Ansprüche. So sind zum Beispiel Flansche, Tüllen und Aluminiumbleche mit Schutzart bis IP54 konfigurier- und lieferbar. Zudem sind N- und PE-Leiter EMV-optimiert angeordnet, sprich der N-Leiter liegt in der Nähe der Phasen L1/L2/L3 und möglichst weit entfernt vom PE-Leiter. Der PE-Leiter ist vorne montiert und dadurch für Messungen gut erreichbar. Höchste Personen- und Anlagensicherheit werden durch die Form der inneren Unterteilung, Form 2b (optional 4b, abhängig vom Feldtyp) gewährleistet sowie durch unabhängige Prüfungen nach Bauartnachweis. Und natürlich entspricht der Aufbau der Anlagen der Norm DIN EN 61439-1/-2.
Umweltschonend und kostensparend ∟
Bei der Entwicklung von VAMOCON 1250 wurde der Fokus auf Nachhaltigkeit, Energieeinsparung und CO₂-Reduktion gelegt: Weniger Kupfer, weniger Verlustleistung, weniger CO₂ und weniger hohe Energiekosten. Und das Beste, bei allen Einsparungen wurde die Lebensdauer erhöht.
Maximal digital ∟
VAMOCON 1250 ermöglicht die Datenausgabe zur Weiterverarbeitung in E-CAD-Systemen, Plattformen und Marktplätzen sowie Building Information Modelling (BIM). Zudem ist der Einbau intelligenter Schaltgeräte möglich. Steuer- und Busleitungen können in das Steuerfach, Kabelführung im Feld und Kabelkanäle oben in jedem Feld zur Querverdrahtung verlegt werden.
Factsheet
Umwelt und Nachhaltigkeit
VAMOCON 1250 überzeugt durch eine konsequent nachhaltige und ressourcenschonende Auslegung.
Bei VAMOCON 1250 besteht die Hauptsammelschiene aus mehr Kupfer, weil sie mit 80 x 10 mm grösser dimensioniert ist als die herkömmlichen 60 x 10 mm. Diese voluminösere Auslegung des Querschnitts hat seinen Zweck: Das System erwärmt sich weniger und die Verlustleistung sinkt. Das gesamte System ist damit im Dauerbetrieb deutlich weniger «gestresst», spart Kosten und hält insgesamt länger.
Die Vorteile
Weniger Kupfer ∟

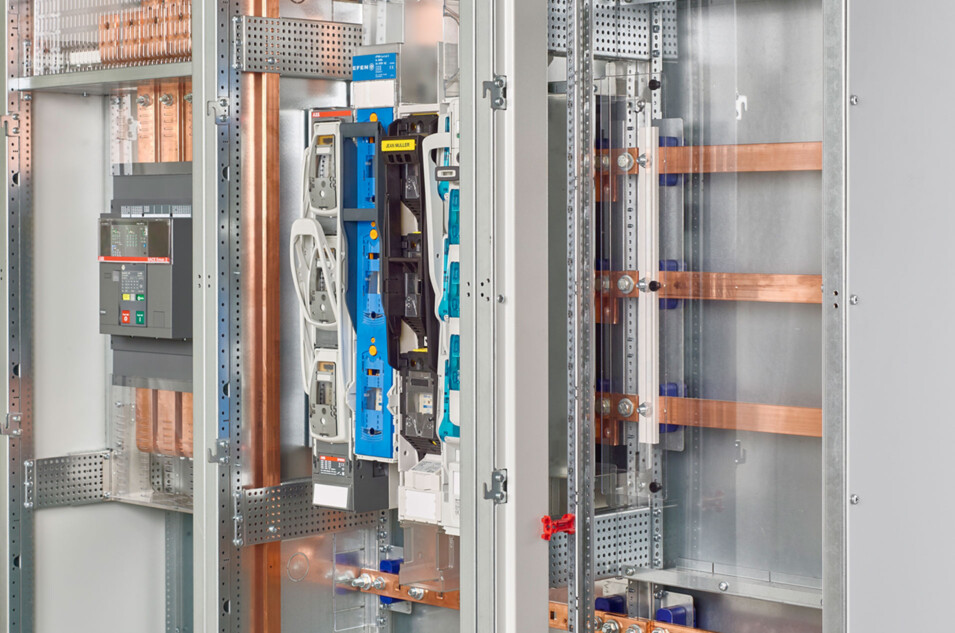

VAMOCON 1250 kommt mit 30% weniger Kupfer aus, weil das System intelligent konstruiert ist. Wir verzichten auf Feldverteilschienen und montieren die Schaltgeräte direkt auf die mittige Hauptsammelschiene mit 185 mm Phasenmittenabstand. So brauchen wir weniger Kupferteile. Das spart dem Projekt und unserer Umwelt bis zu 20 kg Kupfer pro Feld, wodurch Sie auch Kosten sparen.
Weniger Verlustleistung ∟
Die grössere Auslegung des Sammelschienensystems von 80 x 10 mm reduziert die Verlustleistung um bis zu 20%. Die Anlage läuft nicht ständig am Leistungslimit. Die Mehrausgabe für das Kupfer von knapp CHF 300 amortisiert sich aufgrund eingesparter Stromkosten innerhalb des ersten Betriebsjahres.
Weniger Kosten ∟
Gerechnet über die durchschnittliche Lebensdauer der Anlage von 30 Jahren sparen Sie mit VAMOCON 1250 pro Meter Schaltanlage Energiekosten von bis zu CHF 3000 und 3,5 Tonnen CO₂ ein.
Längere Lebensdauer ∟
Bemessungswerte Inc und RDF sind auf eine hohe Lebensdauer von Schaltgeräten und Elektronik ausgelegt.
Weniger Kunststoff ∟
Mit VAMOCON 1250 sind Personen und Anlagen durch eine strikte Trennung des inneren Funktionsbereichs Hauptsammelschiene zu Geräten und Kabelanschlüssen (innere Unterteilung Form 2B) geschützt. Damit sind unter Spannung stehende Bereiche gegen direktes Berühren und Eindringen von Fremdkörpern abgedeckt, weshalbVAMOCON 1250 grösstenteils auf marktübliche feldhohe Abdeckungen verzichten kann. Damit wird deutlich weniger Kunststoff verbaut.
